Heat Recovery Steam Generator
발전/석유화학 플랜트의 리더

H.R.S.G.

Heat Recovery Steam Generator (배열회수보일러)

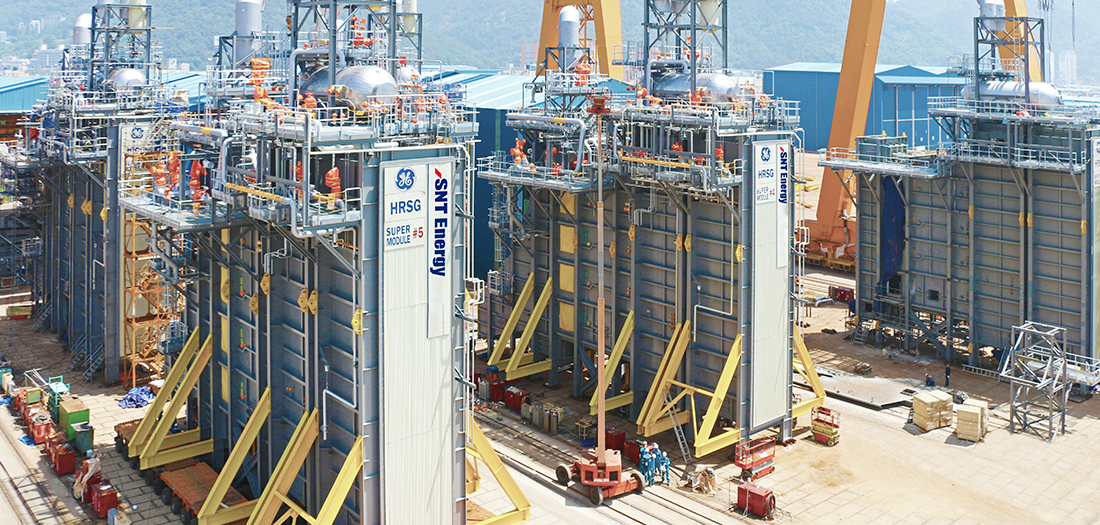

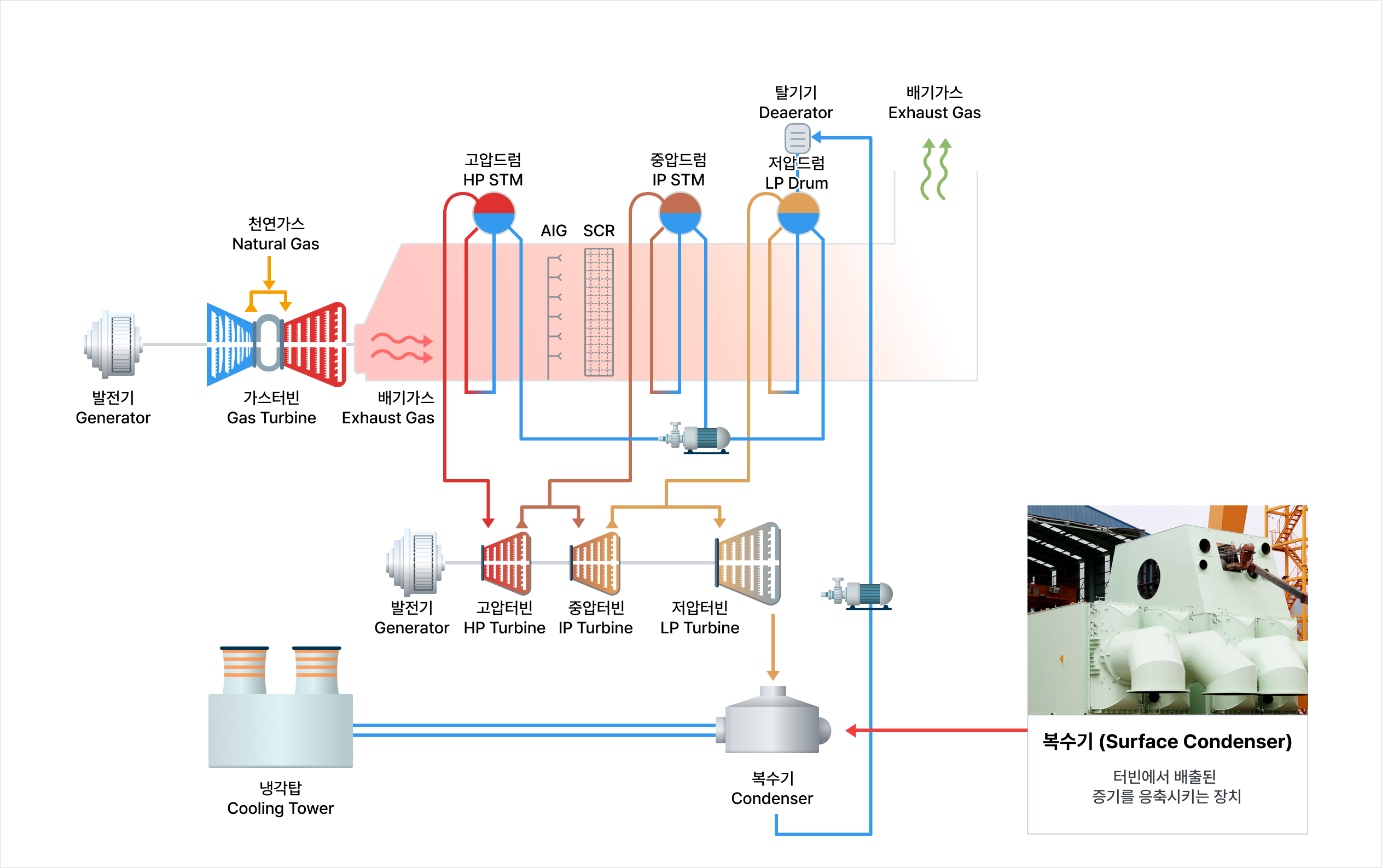

  • 복합화력발전소는 LNG를 주 원료로 사용하는 친환경 고효율의 발전소입니다. 먼저 가스터빈을 통해 1차 전력을 생산하고, 가스터빈이 배출하는 고열의 배기가스를 이용하여 배열회수보일러를 통해 스팀을 발생시켜 스팀터빈으로 보내 2차 전력을 생산합니다. 복합화력발전소의 주기기 중 하나인 배열회수보일러는, 증기를 생성시키는 고주파 핀튜브의 품질, 배열회수보일러의 전체 시스템 설계 능력, 압력부 및 비압력부 제작 공정 관리 등 모든 부문의 기술이 집약된 종합 설비입니다.
  • SNT에너지는 배열회수보일러에 대한 독자 설계 기술과, 고주파 핀튜브 생산을 포함한 압력부 및 비압력부에 대한 자체 생산 능력을 보유하고 있어, 고객사가 원하는 납기 및 품질을 성공적으로 준수하고 있습니다. 또한 O & C 섹션 및 슈퍼모듈에 대한 검증된 설계 및 공급실적을 보유하고 있으며, 최신기술인 MPW의 TCA 및 Siemens의 I-RAC 시스템, 수소혼소조건, Diverter Damper / Supplement Firing / 환경설비를 모두 고려한 통합 설계를 진행하고 있습니다.
  • SNT에너지는 국내외 사업장을 통해 연간 총 12대의 H-Class GT에 대응하는 HRSG 생산능력을 보유하고 있습니다.

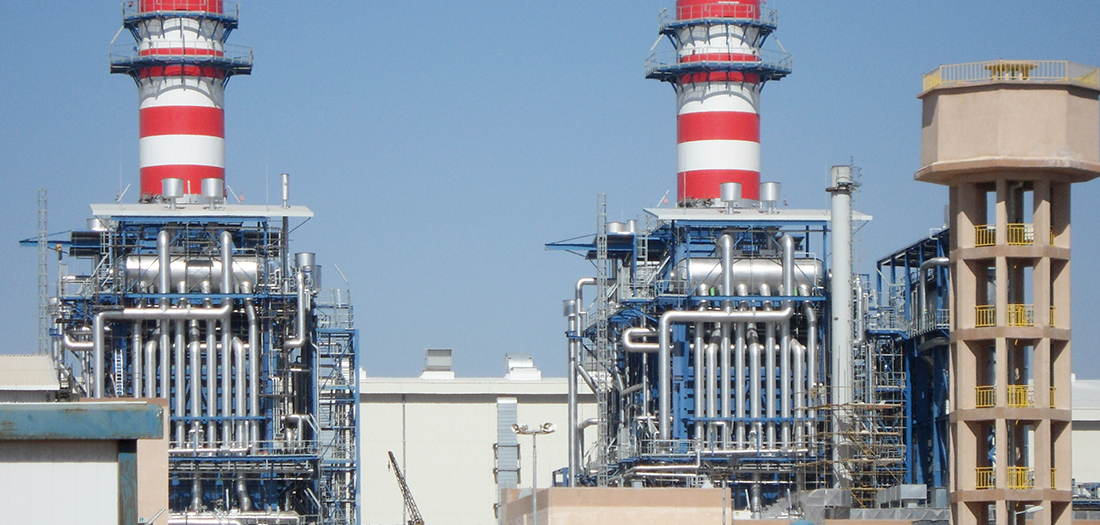

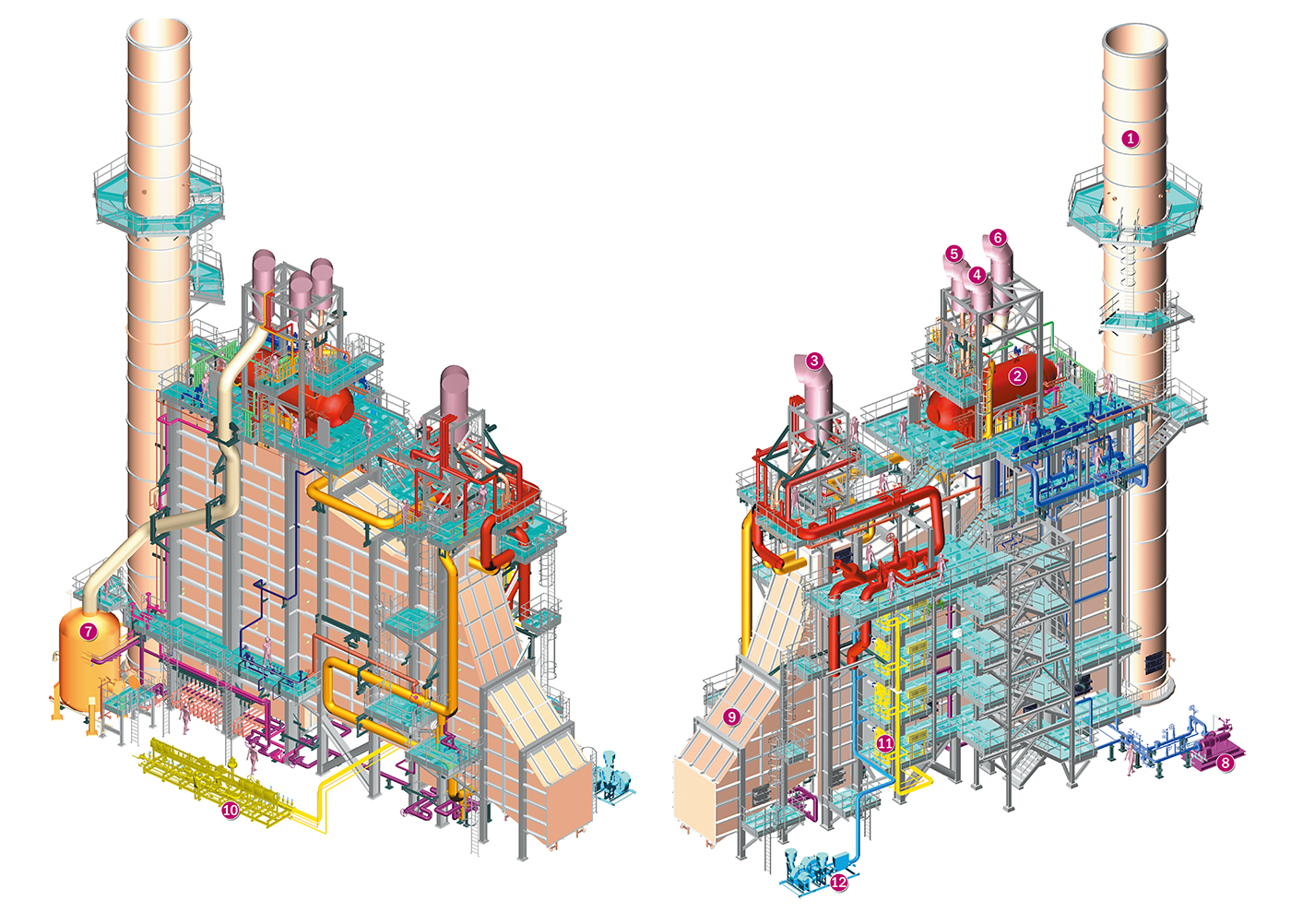

Heat Recovery Steam Generator (배열회수보일러) 계통도

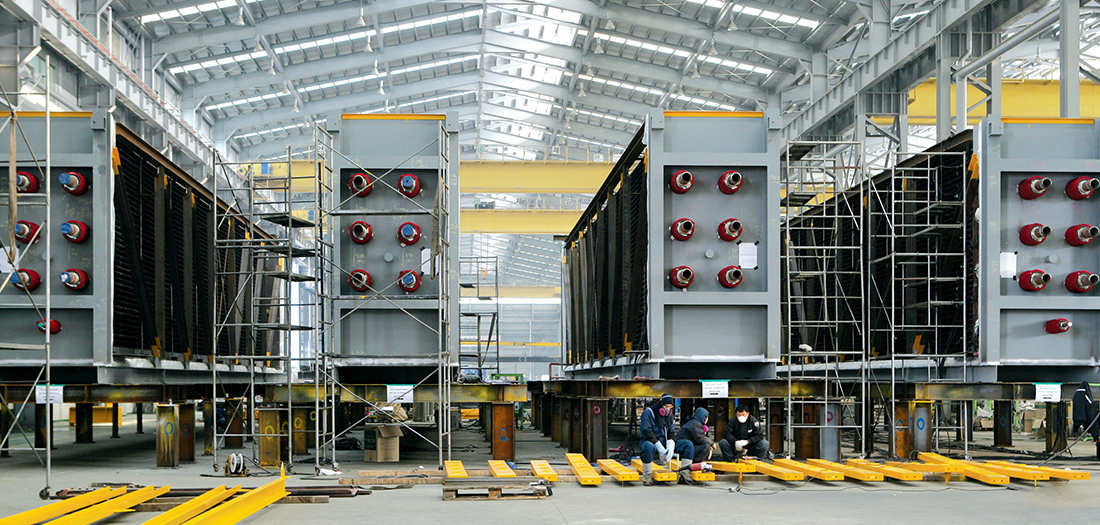

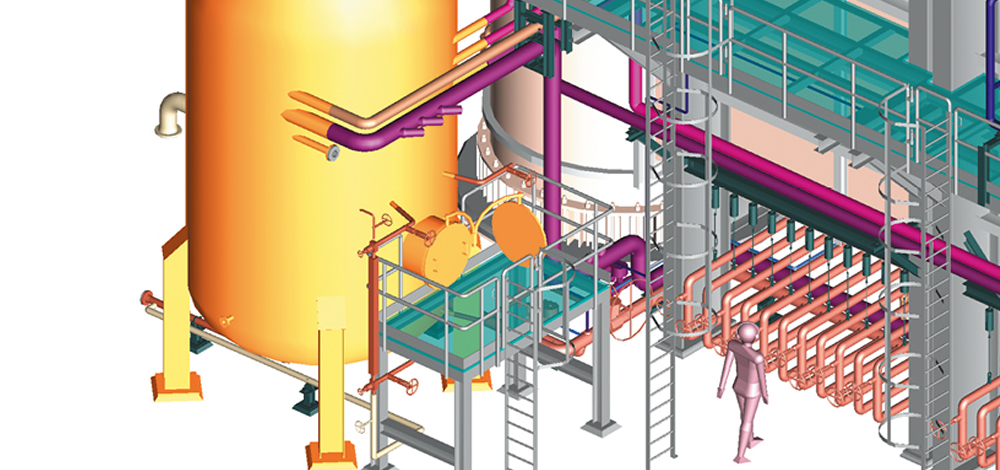

3D Modelling

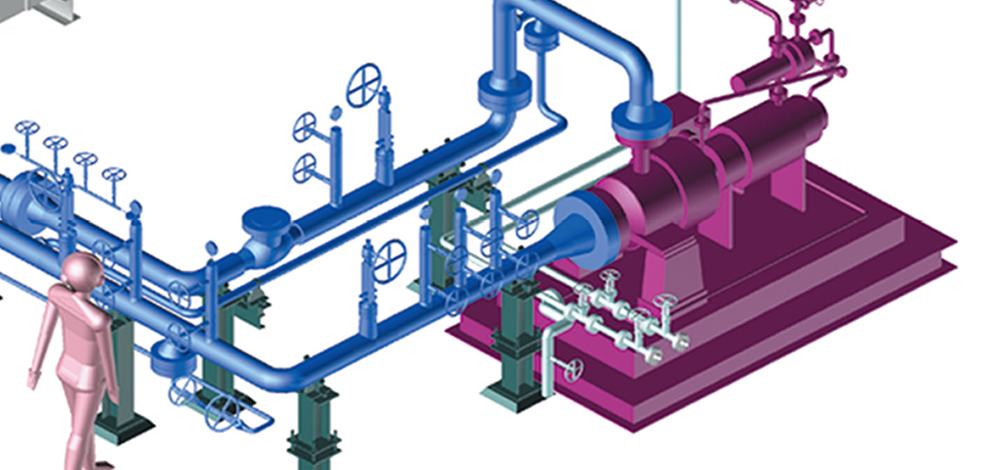

  • Recirculation Pump

  • Blow Down Tank

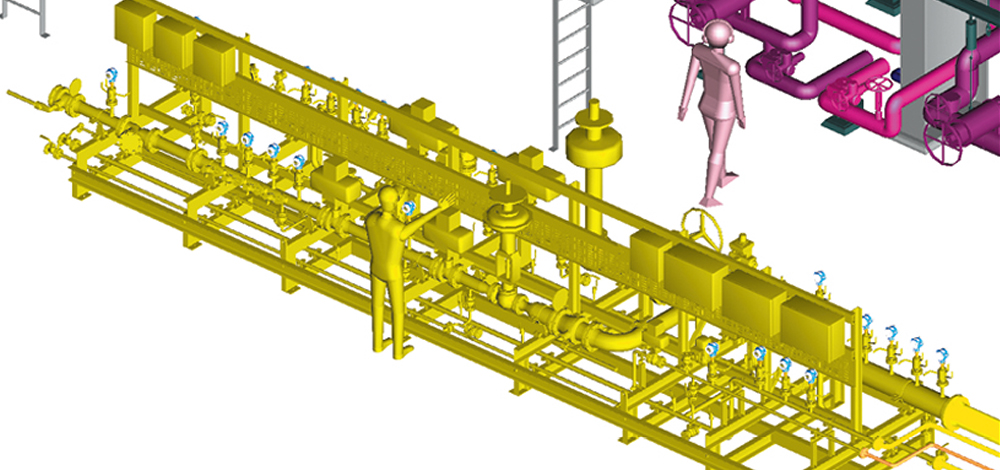

  • Main Fuel Skid

사업실적

No. H.R.S.G Type Client and Site Gas Turbine H.R.S.G Plant Year of Sold Commercial Operation Date Remark
Supplier Model Unit t/h kg/㎠a Capacity
(MW)
Layout
1 Vertical Gunsan CCPP South Korea (ROK) KOREA WESTERN POWER Co., Ltd. MHI 501G 2 259 128 567 780 2-2-1 2007. May 2010. May Triple Pressure, Reheat, Boiler Feedwater Pump, SCR Provision, H.R.S.G Building, Natural Circulation
58 45 284
259 35 568
39 7 253
2 Vertical Incheon #3 CCPP South Korea (ROK) KOREA MIDLAND POWER Co., Ltd. GE 7FA 2 187 108 568 500 2-2-1 2010. Dec 2012. Dec Retrofit Project HP Superheater, HP Economizer, DH Economizer, Steel Structure for H.R.S.G and Building, Casing, Safety Valve
24 27 313
22 5 147
3 Horizontal Takoradi T2 Power Plant Expansion Ghana KEPCO-ENC GE 9E 2 179.3 83.6 537 330 2-2-1 2012. July 2014. Jun Add-on, Dual Pressure with Sootblower, Bypass Stack & Diverter Damper Sys.
40.3 5.6 213
4 Horizontal GE INPEX Ichthys Onshore LNG Facilities Australia GE Energy GE 6B 5 145 61 533 500 5-5-3 2013. Jan Delivery Completed Single Pressure, Duct Burner, Supermodule Supply (H.R.S.G Full Assemblies)
5 Horizontal ARAMCO Cogen (HGP site) Saudi Arabia Samsung Engineering Co., Ltd. GE 7EA 2 137 50 397 170 2-2
No ST
2013. Nov 2016. Dec Single Pressure, Duct Burner
6 Horizontal ARAMCO Cogen (ABQ site) Saudi Arabia Samsung Engineering Co., Ltd. GE 7FA 2 302 50 390 370 2-2
No ST
2013. Nov 2017. Jun Single Pressure, Duct Burner
7 Horizontal ARAMCO Cogen (RTR site) Saudi Arabia Samsung Engineering Co., Ltd. GE 7FA 2 302 50 400 370 2-2
No ST
2013. Nov 2017. Aug Single Pressure, Duct Burner
8 Horizontal Young-nam CCPP South Korea Daewoo E&C MHI 501J 1 293 154 602 400 1-1-1 2015. May 2017. Oct Triple Pressure, Reheater, SCR System
64 42 291
271 36 602
31 7 253
9 Horizontal Nam-Jeju CCPP South Korea Daewoo E&C GE 6F.01.03 2 76.09 126 581.8 160 2-2-1 2018. Sep Engineering in Progress Dual Pressure, SCR, YPRS, Dust Collection System
8.15 6.9 269
10 Horizontal YEOJU CCPP
SIEMENS HTT
SIEMENS SGT6-9000HL 2 - - - 1,000 1-1-1 2019. Nov - Triple Pressure, Reheater
- - -
- - -
- - -
11 Horizontal CHUNGJU CCPP
SIEMENS HTT
SIEMENS SGT6-9000HL 1 - - - 500 1-1-1 2019. Feb - Triple Pressure, Reheater
- - -
- - -
- - -
12 Horizontal DAEGU CHP SOUTH KOREA LOTTE E&C MPW M501 GAC 1 244 161.7 567.2 280 1-1-1 2021. May - Triple Pressure, Reheater, SCR and YPRA
278 30.7 566.4
- - -
31 4.8 251.6
13 Horizontal CHEONGJU CHP SOUTH KOREA LOTTE E&C MPW M501 GAC 1 244 161.7 567.2 280 1-1-1 2021. May - Triple Pressure, Reheater, SCR and YPRA
278 30.7 566.4
- - -
31 4.8 251.6
